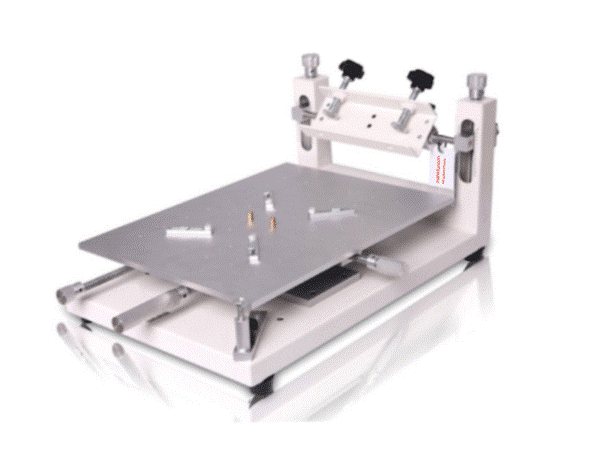

چاپگر خمیر قلع
دستگاه پرینتر دستی به منظور اعمال خمیر قلع روی برد های مدار چاپی در خط SMD استفاده می شود.
نحوه کار این دستگاه به این صورت است که استنسیل برد های مدار چاپی که مختص هر مدار است ، روی فریم بالایی دستگاه با استفاده از گیره های پیچی تنظیم و متصل می شود، سپس برد مدار چاپی زیر استنسیل و روی دستگاه متصل شده ، و با استفاده از گیره های پیچی که روی دستگاه قرار دارد برد مدار چاپی در محور های X و Y حرکت داده می شود تا مدار چاپی دقیق زیر استنسیل قرار گیرد.
عمل خمیر کاری انجام می شود ،دقت تنظیم دستگاه از اهمیت بسیار بالایی برخوردار است ، چرا که برای تنظیم شابلون ،حرکت تا یک صدم میلی متر مورد نیاز است ،این دستگاه با تلاش متخصصین با تجربه مانا فنون با کیفیت بالا طراحی و ساخته شده و آماده ارائه شدن به مشتریان عزیز است.
مشخصات فنی دستگاه
ابعاد فریم قابل نصب : 400mm * 600mm
حداکثر ابعاد برد قابل چاپ : 400mm * 300mm
میزان جا به جایی : X:100mm Y:150mm Z:45mm
مقدار زاویه تنظیمی : 20+-
وزن دستگاه : 18Kg
